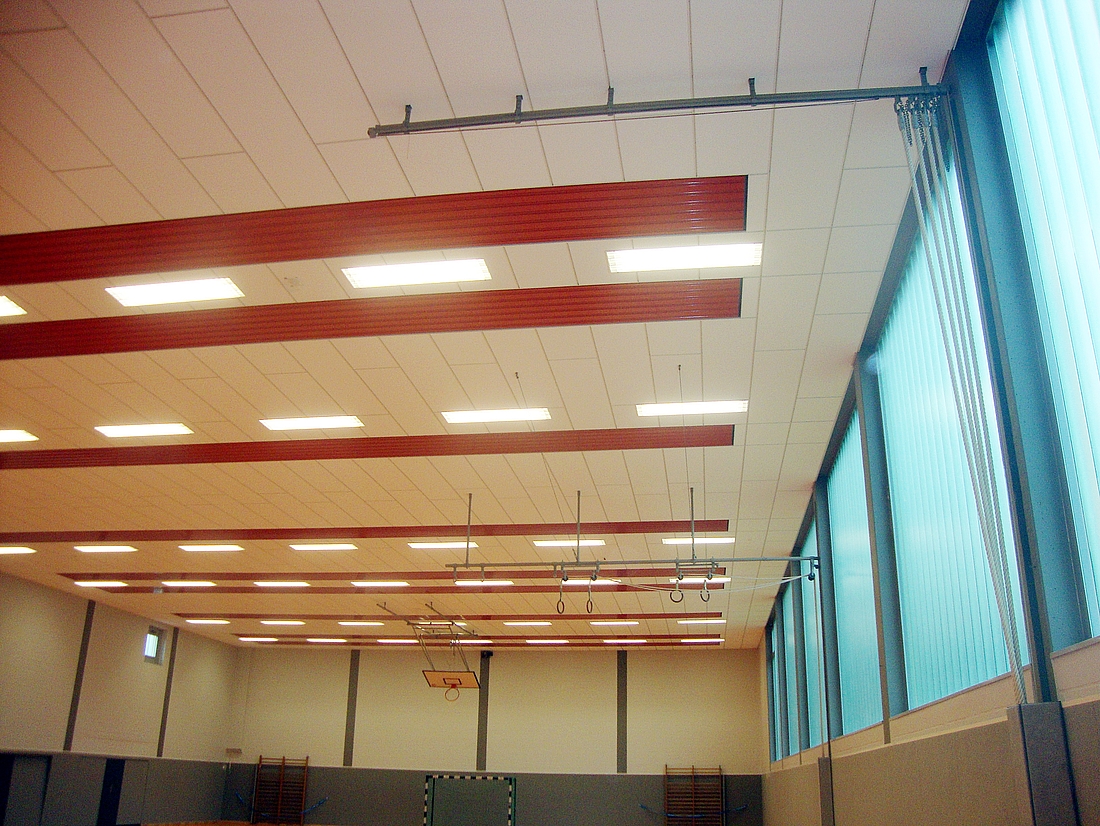

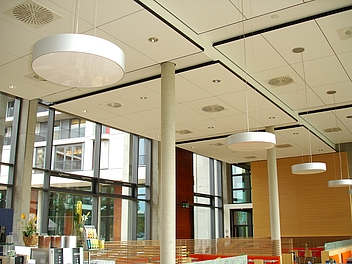

Sporthallen mit der Produktgruppe Mikropor G
geeignet für ballwurfsicher Decken- und Wandverkleidungen
Die in Sporthallen bei Anforderungen an die Ballwurfsicherheit eingesetzen Akustikplatten der Produktgruppe Mikropor G ( 100 % ökologischen Plattenwerkstoff) bestehen aus anorganisch gebundenem Blähglasgranulat, sind ca. 18 mm dick und haben die Baustoffklasse A2 (nichtbrennbar).
Die Oberfläche ist mit Akustikvlies und einer richtungslosen Farbstrukturoberfläche (> 90% Lichtreflexion) beschichtet. Eine Ausführung ist in fast jeder Sonderfarbe möglich.
Die Akustikplatten werden durch ein übergreifendes Hutprofil LAH 65 mit einer Fugenbreite von 12 mm gehalten.
Für die verschiedenen Anwendungsbereiche haben wir die entsprechenden Prüfungen vorgenommen. Die Gutachten können wir Ihnen jederzeit zur Verfügung stellen .
Ballwurfsicherheit:
Als ballwurfsicher gelten Bauelemente, die mechanische Beanspruchungen durch Bälle ohne wesentliche Veränderungen der Elemente und ihrer Unterkonstruktion aushalten.
Uneingeschränkte Ballwurfsicherheit:
Uneingeschränkte Ballwurfsicherheit muss immer die Wandzone von 0 bis 2,00 m über Fußboden ausgebildet werden. Auch der Beschuss mit Hockeybällen darf nur leichte Beschädigungen auf der Oberfläche hinterlassen.
Eingeschränkte Ballwurfsicherheit:
Als eingeschränkt ballwurfsicher gelten alle im Wandbereich eingebauten Elemente (ab 2,00 m über OKFFB), die nur durch Hockeybälle beschädigt werden können. Für Unterdecken genügt ebenfalls die eingeschränkte Ballwurfsicherheit. Es wird nie von ballwurffest, sondern immer nur von ballwurfsicher gesprochen.
Prüfgrundlagen:
DIN 18032, Teil 3 Prüfung der Ballwurfsicherheit. Die in DIN 18032 gestellten Anforderungen an die Ballwurfsicherheit beziehen sich immer auf die Gesamtkonstruktion, also Verkleidungselemente (z. B. Platte) und Unterkonstruktion. Eine ballwurfsichere Platte für sich alleine gibt es nicht. Auch in Fällen, in denen die DIN 18032 vorgeschrieben wird, gilt sie grundsätzlich erst ab einer lichten Raumhöhe von 5,50 m. Auf diese lichte Raumhöhe sind auch die Ballwurfprüfungen abgestellt und können daher nicht auf niedrige Höhen übertragen werden. Die Decke muss ballwurfsicher, d. h. bei allen mechanischen Beanspruchungen durch Handbälle und Fußbälle ohne wesentliche Änderungen der Oberflächeneigenschaften und der Unterkonstruktion dauerhaft sein.
Mikropor G bs für ballwurfsichere Decke
Produktbeschreibung:
Akustikplatte bestehend aus anorganisch gebundenem Blähglasgranulat, ca. 18 mm dick, Baustoffklasse A2 (nichtbrennbar) /// Mikropor G A2 • DIN 4102-A2 • Z-56.426-882 • Ü Prüfinstitut Hoch \\\ im Plattenkörper mit verzinktem Drahtgewebe verstärkt, Oberfläche mit Akustikvlies beschichtet und mit WAF-S weiß beschichtet. (Ausführung auch in Sonderfarbe möglich) Naturkanten – ohne Beschichtung /keine Nutung Länge in mm: 2500, 1250 Breite in mm: 625
Montageübersicht:
- Die Akustikplatten werden durch ein übergreifendes Hutprofil LAH 65 mit einer Fugenbreite von 12 mm gehalten.
- Die Verschraubung der Hutprofile mit den Tragprofilen (C Deckenprofil) erfolgt mit Bohrschrauben PAN HEAD 3,5 x 16 mm gemäß DIN 7504.
- Die Tragprofile werden mit einem Achsabstand von max. 415 mm durch Kreuzschnellverbinder mit den im rechten Winkel darüber liegenden Grundprofilen verbunden.
- Der Achsabstand der Grundprofile darf max. 1250 mm betragen.
- Die Abhängung der Deckenelemente erfolgt mittels drucksteifen Nonius- bzw. Direktabhängern. Der Abstand in Profillängsrichtung beträgt max. 1200 mm.
Mikropor G bs-D für ballwurfsichere Decke
Produktbeschreibung:
Akustikplatte bestehend aus anorganisch gebundenem Blähglasgranulat, keine Drahtgewebeverstärkung im Plattenkörper ca. 18 mm dick, Baustoffklasse A2 (nichtbrennbar) /// Mikropor G A2 • DIN 4102-A2 • Z-56.426-882 • Ü Prüfinstitut Hoch \\\ Oberfläche mit Akustikvlies beschichtet und mit WAF-S weiß beschichtet. (Ausführung auch in Sonderfarbe möglich) Kanten – ohne Beschichtung/keine Nutung Standardformate: Länge in mm: 2500, 1875, 1250 Breite in mm: 625
Montageübersicht:
- Die Akustikplatten werden durch ein übergreifendes Hutprofil LAH 65 mit einer Fugenbreite von 12 mm gehalten
- Die Verschraubung der Hutprofile mit den Tragprofilen (C Deckenprofil) erfolgt mit Bohrschrauben PAN HEAD 3,5 x 16 mm gemäß DIN 7504.
- Diese Tragprofile werden mit einem Achsabstand von max.314 mm durch Kreuzschnellverbinder mit den im rechten Winkel darüber liegenden Grundprofilen verbunden.
- Der Achsabstand der Grundprofile darf max. 1250 mm betragen.
- Die Abhängung der Deckenelemente erfolgt mittels drucksteifen Nonius- bzw. Direktabhängern.
- Der Abstand in Profillängsrichtung beträgt max. 1200 mm.
Mikropor G bs-W für ballwurfsichere Wand
Produktbeschreibung:
Mikropor G bs W Akustikplatte - für ballwurfsichere Wandverkleidungen ab einer Höhe von +2,00 m über OKFFB – im Torbereich ab einer Höhe von +4,00 m über OKFFB (siehe dazu Grafik unter d. Punkt Allgemeine Hinweise) bestehend aus anorganisch gebundenem Blähglasgranulat, ca. 18 mm dick, Baustoffklasse A2 (nichtbrennbar) /// Mikropor G A2 • DIN 4102-A2 • Z-56.426-882 • Ü Prüfinstitut Hoch \\\ im Plattenkörper mit verzinktem Drahtgewebe verstärkt Oberfläche mit Akustikvlies beschichtet und mit WAF-S weiß beschichtet. Naturkanten – ohne Beschichtung / keine Nutung Länge in mm: 2500, 1250 Breite in mm: 625
Montageübersicht:
- Die Akustikplatten werden durch ein übergreifendes Hutprofil LAH 65 mit einer Fugenbreite von 12 mm gehalten
- Die Verschraubung der Hutprofile mit den Tragprofilen (C Profil) erfolgt mit Bohrschrauben PAN HEAD 3,5 x 16 mm gemäß DIN 7504.
- Die Tragprofile sind mit einem Achsabstand von max. 251 mm durch Kreuzschnellverbinder mit den im rechten Winkel dahinter liegenden Grundprofilen (C Profil) verbunden.
- Der Achsabstand der Grundprofile beträgt max. 1250 mm.
- Die Befestigung der Wandverkleidung erfolgt mittels drucksteifer Abstandshalter.

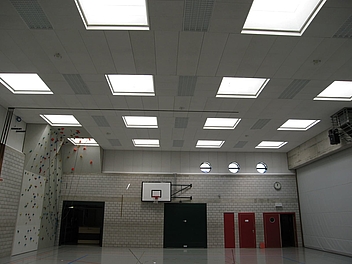

VarianteX für ballwurfsichere Decke
Produktbeschreibung:
VarianteX esb Silent inside Patina mit Fase leichte Flachpressplatte, schallabsorbierend Plattendicke ca.20 mm Baustoffklasse: B1 (B-s2,d0) nach DIN EN 13501 Formaldehydgehalt: Emissionsklasse E1 Sichtseite: Naturspan mit Patina Beschichtung, Farbe weiß oder Naturoberfläche Kanten: umfaufend gefast Länge in mm: 3450, 3150, 2800, 2500, 1875, 1720, 1250 und/oder 625 Breite in mm: 1250, 625 und/oder 415
Montageübersicht:
Variante mit Grund- und Tragprofil:
Die Verschraubung der Akustikplatten mit den Tragprofilen „LAD 17“ (C-Deckenprofil) erfolgt mittels Schnellschrauben mit Trompetenkopf, PH mit Bohrspitze 3,5 x 45 mm. Der Achsabstand der Schrauben beträgt 314 mm in Plattenlängsrichtung und ca. 600 mm in Plattenquerrichtung. Die Tragprofile „LAD 17“ werden mit einem Achsabstand von 314 mm durch Kreuzschnellverbinder „LAK 1/22Abs“ mit den im rechten Winkel darüber liegenden Grundprofilen „LAD 17“ (C-Deckenprofil) verbunden. Der Achsabstand der Grundprofile beträgt ca. 1250 mm. Die Abhängung der Deckenelemente erfolgtmittels druckstreifen Abhängern. Der Abstand in Profillängsrichtung beträgt max. 1200 mm.
Variante mit Tragprofil direkt am Baugrund befestigt:
Die Verschraubung der Akustikplatten mit den Tragprofilen „LAD 17“ (C-Deckenprofil) erfolgt mittels Schnellschrauben mit Trompetenkopf, PH mit Bohrspitze 3,5 x 45 mm. Der Achsabstand der Schrauben beträgt 314 mm in Plattenlängsrichtung und ca. 600 mm in Plattenquerrichtung. Die Verschraubung der Akustikplatten mit den Tragprofilen „LAD 17“ (C-Deckenprofil) erfolgt mittels Schnellschrauben mit Trompetenkopf, PH mit Bohrspitze 3,5 x 45 mm. Der Achsabstand der Schrauben beträgt 314 mm in Plattenlängsrichtung und ca. 600 mm in Plattenquerrichtung. Tragprofile „LAD 17“ sind mit einem Achsabstand von ca. 314 mm mittels Nonius-Unterteilen mit den im rechten Winkel darüber liegenden tragenden Bauteilen (z. B. Pfetten, Sparren, Stahlträger und/oder Stahlbeton Unterzüge) verbunden. Der Achsabstand der tragenden Bauteile betrug ca. 900 mm.

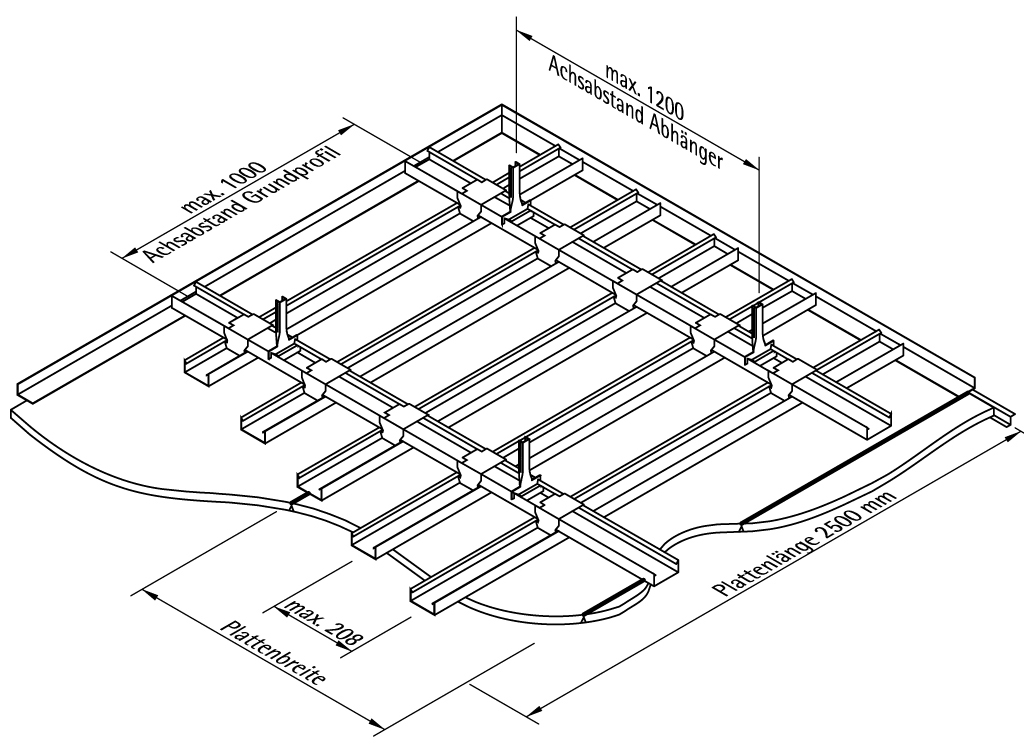

Mikropor G bs-D FWA für fugenlose ballwurfsichere Deckensysteme
Produktbeschreibung:
Die Verschraubung der Akustikplatten mit den Tragprofilen (C Deckenprofil) erfolgt mit phosphatierten Schnellbauschrauben mit Nadelspitze, Form TN nach DIN 18182 von der Sichtseite durch die Platte. Der Schraubenabstand beträgt 250 mm in Plattenlängsrichtung und in der Plattenquerrichtung 208 mm. Die Tragprofile sind mit einem Achsabstand von 208 mm (parallel zur Plattenlängskante) durch Kreuzschnellverbinder mit den rechtwinklig darüber liegenden Grundprofilen (C Deckenprofil) verbunden. Der Achsabstand der Grundprofile beträgt max. 1000 mm. Die Abhängung der Decke erfolgt mittels drucksteifen Nonius- bzw. Direktabhängern. Der Abstand in Profillängsrichtung beträgt max. 1200 mm. Ausführliche Informationen entnehmen Sie bitte dem Kapitel „Fugenlose Akustikdecken“.
Mit den Produkten der Firma Lahnau Akustik haben Sie eine Vielzahl von Gestaltungsmöglichkeiten. Wir bieten Ihnen eine große Auswahl an Sonderfarben und Oberflächen.
Gerne stehen wir Ihnen für eine Beratung zur Verfügung oder schicken Ihnen ein Handmuster zu. Sprechen Sie uns einfach direkt an.
Oberfläche:
Akustikmembrane mit matter, glatter und richtungsloser Oberfläche, wahlweise schallabsorbierend (G) oder schallreflektierend (GT)
Oberflächenfarbe (Sichtseite):
Auf Wunsch in Sonderfarben nach Handmuster; wahlweise mit antistatischer, wasserabweisender Spezial-Beschichtung
MIKROPOR® G
Richtungslose, feinporige Strukturfarbbeschichtung Lichtreflexions-grad (weiß) > 90% (diff.: 0,9)
MIKROPOR® GT
Ausführung wie Mikropor G, jedoch schallreflektierend.
MIKROPOR® G PATINA
Richtungslose, matte, glatte Oberflächenfarbbeschichtung
Gerne schicken wir Ihnen ein Handmuster zu. Sprechen Sie uns einfach direkt an.
Die 5 erforderlichen Schritte zur erfolgreichen Sanierung von ballwurfsicheren Akustikdecken mit ökologischen Recycling-Baustoffen
- Step 1: Unterstützung bei der Bestandsaufnahme vor Ort
- Step 2: Auswertung des Ist-Zustand und Bewertung unter Einbeziehung der aktuellen Anforderungen und DIN-Normen
- Step 3: Erarbeitung eines Systemvorschlages und Abstimmung der Sanierungsmaßnahme
- Step 4: Kostenermittlung und Erstellung von Plan- und Ausschreibungsunterlagen
- Step 5: Umsetzung der Sanierungsmaßnahme
Mögliche Sanierungsvarianten
Variante 1: Reinigung und Renovierung
Die vorhandenen Systeme entsprechen den aktuellen Anforderungen sowie dem Stand der Technik und werden nur optisch aufgebessert.
Variante 2: partieller Austausch
Beschädigte Platten, z. B. nach einem Wasserschaden, werden ausgetauscht. Die gesamte Fläche kann durch Reinigung und Renovierung wieder zu einem einheitlichen Erscheinungsbild überarbeitet werden.
Variante 3: Austausch der Deckenplatten
Die Akustikplatten werden unter Beibehaltung der Unterkonstruktion ausgetauscht. Die Unterkonstruktion wird auf Funktionalität geprüft und im Bedarfsfall ergänzt bzw. überarbeitet. Danach werden neue Deckenplatten eingebaut.
Variante 4: Komplettsanierung
Auf Grund der Ist-Situation wird entschieden, dass ein komplett neues Deckensystem erforderlich ist. Hierzu wird eine individuelle Lösungsvariante erarbeitet.
1. Reinigung
- Oberflächenstaub vor der Feuchtreinigung durch vorsichtiges Abkehren oder Absaugen entfernen.
- Partielle Verschmutzungen wie Fingerabdrücke oder Schmutzfahnen im Bereich von Lüftungsauslässen können mit Hilfe eines festen feuchten Schwammes mit handelsüblichem Haushaltsreiniger oder Mikropor-Clean (zu beziehen in Pulverform über Lahnau Akustik GmbH) in den jeweils empfohlenen Anwendungskonzentrationen entfernt werden.
- Die gereinigte Fläche mit klarem Wasser vorsichtig nachwaschen und anschließend mit einem saugfähigen Tuch oder Papier (Küchenrolle) trocken tupfen.
- Es wird empfohlen, vor jeder Reinigung eine Reinigungsprobe an einer unauffälligen Stelle durchzuführen.
Die fachgerechte Renovierung darf nur mit Wilhelmi-Akustik-Farbe WAF-R 86 (Sonderfarben WAF-R 87) durchgeführt werden.
- Verbrauch bei Renovierung: ca. 400 - 700 g/m² je nach Verschmutzungsintensität
- Die Raumtemperatur darf während der Beschichtung nicht unter 12° C, die rel. Luftfeuchte nicht über 70 % liegen.
- Nach der Beschichtung ist umgehend für eine ausreichende Belüftung / Entfeuchtung der Räume zu sorgen.
2. Renovierung
Sollten nach mehreren Jahren der üblichen Nutzung starke Verschmutzungen aufgetreten sein, die sich nicht mehr vollständig reinigen lassen, so kann die Akustikdecke durch eine Renovierungsspritzung wieder in einen nahezu neuwertigen Zustand gebracht werden.
Bei fachgerechter Ausführung nach Hersteller-Vorschrift wird die akustische Absorptionsfähigkeit der Wand- oder Deckenfläche nicht beeinträchtigt. Die Renovierung kann bei Bedarf mehrfach wiederholt werden.
Die Oberflächen dürfen keinesfalls mit Dispersionsfarben gestrichen oder überrollt werden, da ansonsten die schallabsorbierenden Eigenschaften verloren gehen.
Eine fachgerechte Renovierungsbeschichtung unter Beibehaltung der akustischen Eigenschaften ist nur durch Spritzauftrag unter Verwendung der entsprechenden Beschichtungsgeräte möglich, z. B.
Firma Strobl
Hermann-Volz-Straße 50
D-88400 Biberach/Riß
Tel. 07351/4400-0
Fax 07351/4400-60
